Une salle blanche modulaire est un environnement contrôlé préfabriqué et personnalisable, construit à l"aide de panneaux muraux, de plafonds, de systèmes de filtration et d"autres composants préfabriqués assemblés sur site.
Contrairement aux salles blanches traditionnelles construites en grande partie à partir de matières premières sur le site du projet, les salles blanches modulaires utilisent des composants fabriqués en usine qui peuvent simplifier l"installation, la maintenance et les modifications futures.
Ils sont largement utilisés dans la fabrication pharmaceutique, la biotechnologie, la production de dispositifs médicaux et d’autres industries sensibles à la contamination.
Ce guide explique le fonctionnement des salles blanches modulaires, leurs principaux composants, les options de conception, les avantages, les coûts et les principales considérations lors du choix d"un système.
Table des matières

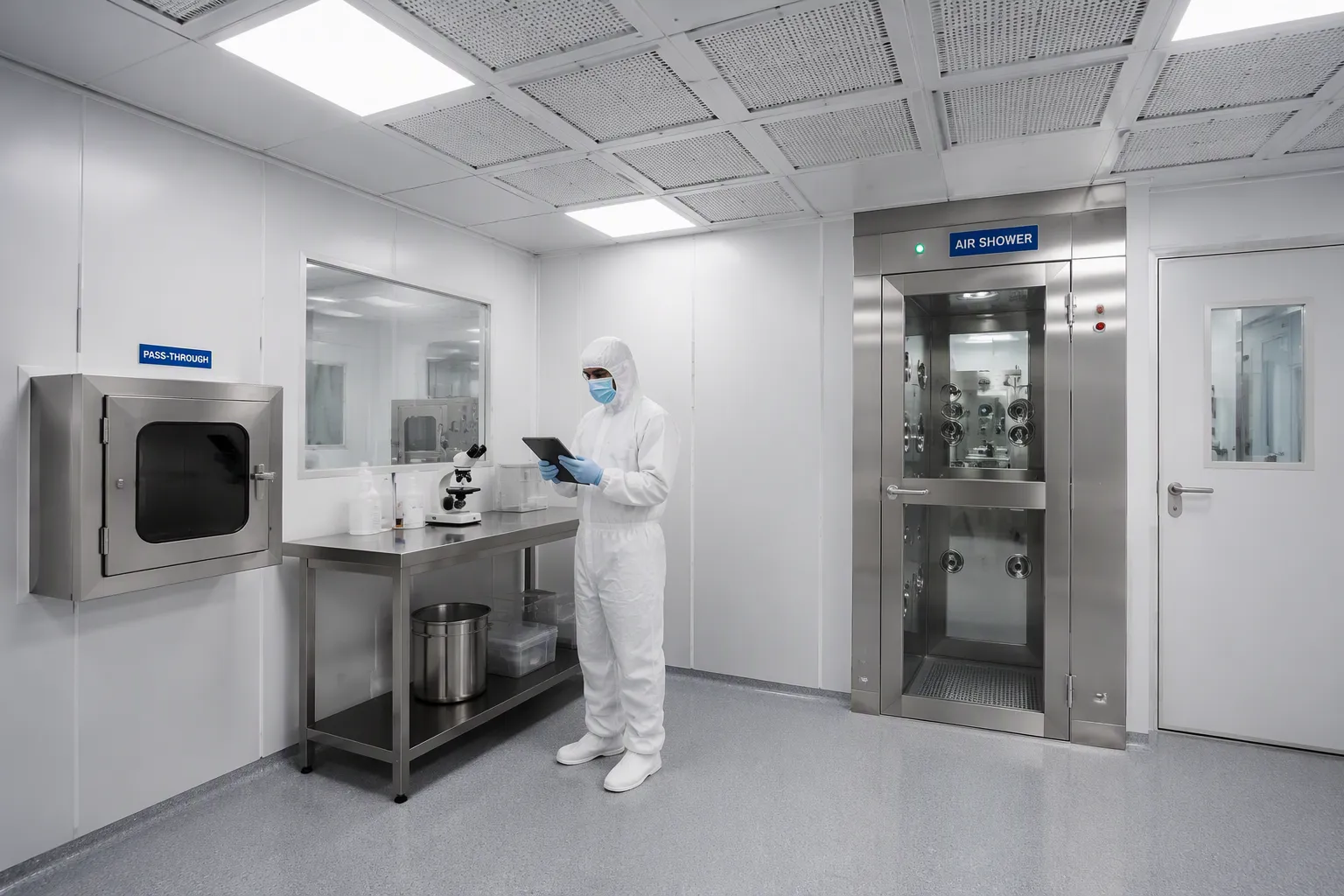

Une salle blanche modulaire crée un environnement de fabrication contrôlé en combinant une enceinte scellée avec une filtration de l"air, une gestion du flux d"air et une surveillance environnementale.
Son objectif principal est de maintenir le niveau de propreté requis tout en contrôlant les conditions environnementales telles que la température, l’humidité et la pression ambiante.
Les salles blanches modulaires sont généralement construites à partir de plusieurs systèmes interconnectés :
Des panneaux de murs et de plafonds préfabriqués forment l’enceinte de la salle blanche.
Les systèmes de CVC et de filtration contrôlent les particules en suspension dans l’air et les conditions environnementales.
Les sas et les passe-boîtes gèrent les mouvements du personnel et du matériel.
Les systèmes d’éclairage et électriques soutiennent les opérations de fabrication.
Les systèmes de surveillance vérifient les performances environnementales.
La conception requise dépend du processus de fabrication, de la classification de propreté et des exigences réglementaires applicables.
Selon la norme ISO 14644-1:2015 , les salles blanches sont classées en fonction des concentrations de particules en suspension dans l'air à des tailles de particules spécifiées.
Pour les applications pharmaceutiques, des exigences BPF supplémentaires peuvent s"appliquer, en particulier lorsque des produits ou composants stériles sont exposés pendant la fabrication.

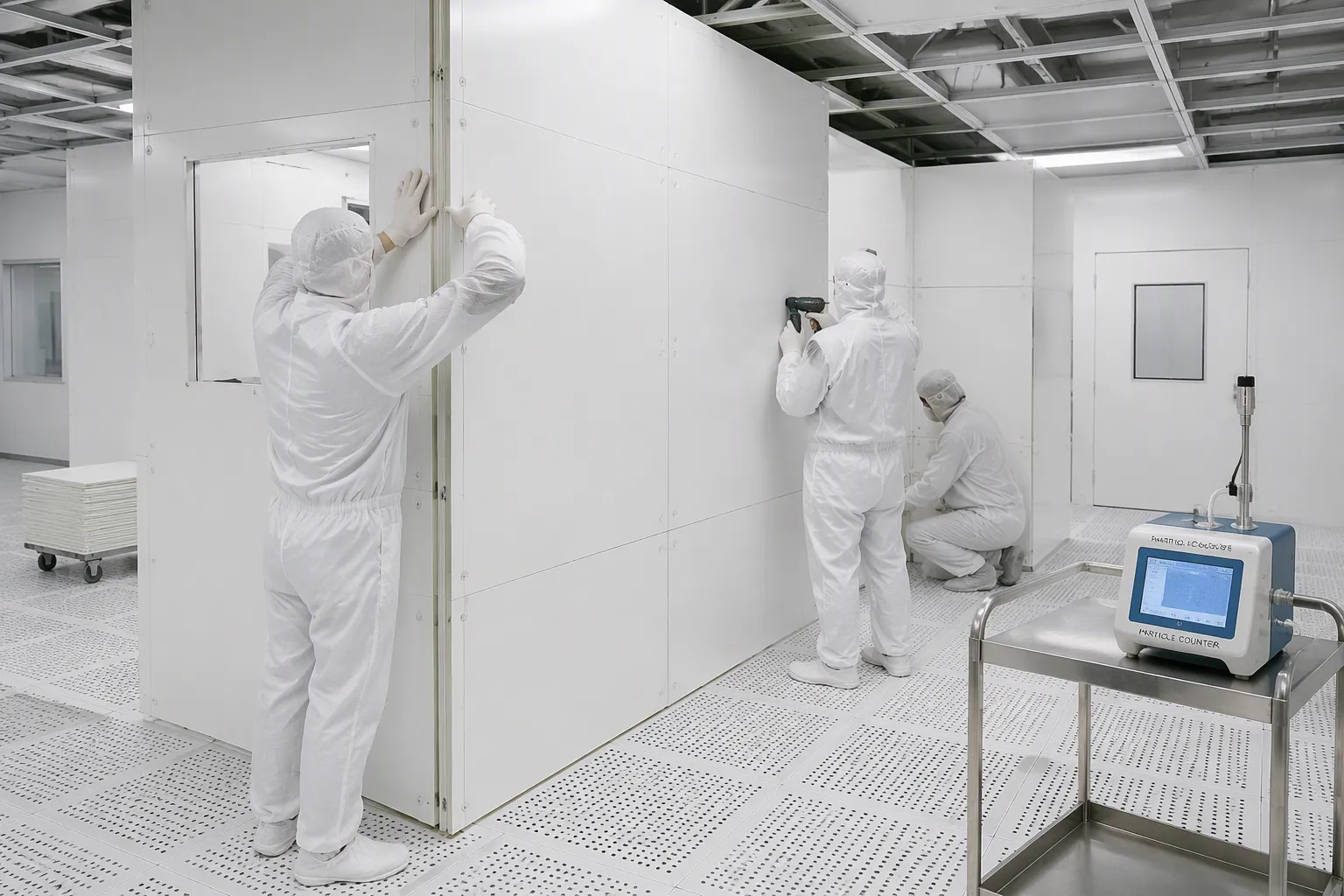

Une salle blanche modulaire se compose de plusieurs composants préfabriqués conçus pour créer un espace fermé, nettoyable et dont la contamination est contrôlée.
Les panneaux préfabriqués constituent la structure principale d’une salle blanche modulaire. Ils sont fabriqués selon les spécifications du projet et assemblés sur place à l’aide de systèmes de charpente et d’étanchéité compatibles.
Les options courantes du panneau incluent :
Matériau du panneau | Principales caractéristiques | Considérations typiques |
|---|---|---|
Acier enduit de poudre | Surface durable, lisse et nettoyable | Zones de production pharmaceutique |
Acier inoxydable | Résistance à la corrosion et compatibilité chimique | Zones nécessitant un nettoyage fréquent |
Nid d"abeille en aluminium | Léger et structurellement efficace | Construction modulaire spécialisée |
Panneau sandwich en laine de roche | Isolation thermique et avantages potentiels en matière de performance incendie | Projets avec des exigences de construction spécifiques |
Panneau sandwich PU/PIR | Isolation thermique et construction légère | Projets nécessitant des enceintes isolées |
La sélection des matériaux doit tenir compte des produits chimiques de nettoyage, des exigences en matière d"incendie, des charges structurelles, de l"isolation, de la durabilité de la surface et des attentes réglementaires.
L"adéquation de chaque panneau doit être confirmée par rapport à ses spécifications réelles plutôt que de se fier uniquement au type de matériau.
Le système CVC contrôle l’alimentation en air, la filtration, la température, l’humidité et la pression dans la salle blanche.
Selon l"application, les salles blanches modulaires peuvent intégrer :
Unités de traitement d"air (CTA)
Systèmes de filtration HEPA
Unités de filtrage de ventilateur (FFU)
Conduits d"air soufflé et repris
Appareils de contrôle de pression
Capteurs de température et d"humidité
Le volume de flux d"air requis dépend des objectifs de propreté, de la génération de particules, de la disposition de l"équipement, de l"activité du personnel et des exigences de contrôle de la contamination.
Il n’existe pas de taux de renouvellement d’air unique et universel pour toutes les salles blanches modulaires.
Les portes des salles blanches, les sas pour le personnel et les chambres de passage aident à contrôler le transfert de contamination entre les zones adjacentes.
Les sas du personnel permettent de contrôler l"entrée et l"habillage, tandis que les boîtes de passage facilitent le mouvement du matériel sans circulation inutile du personnel.
Selon le processus, des portes verrouillées, une surveillance de la pression et des contrôles d"accès peuvent également être intégrés.
Des composants supplémentaires aident à répondre aux exigences opérationnelles de la salle blanche.
Le revêtement de sol doit être correctement nettoyable et résistant aux conditions de fonctionnement prévues. L’éclairage doit offrir une visibilité suffisante sans créer de risques d’entretien inutiles ou de contamination.
La surveillance environnementale peut inclure des mesures de particules en suspension dans l"air, la pression ambiante, la température, l"humidité et une surveillance microbiologique si nécessaire.
Pour les projets pharmaceutiques, ces systèmes doivent être intégrés dans la conception de l’installation plutôt que sélectionnés indépendamment.

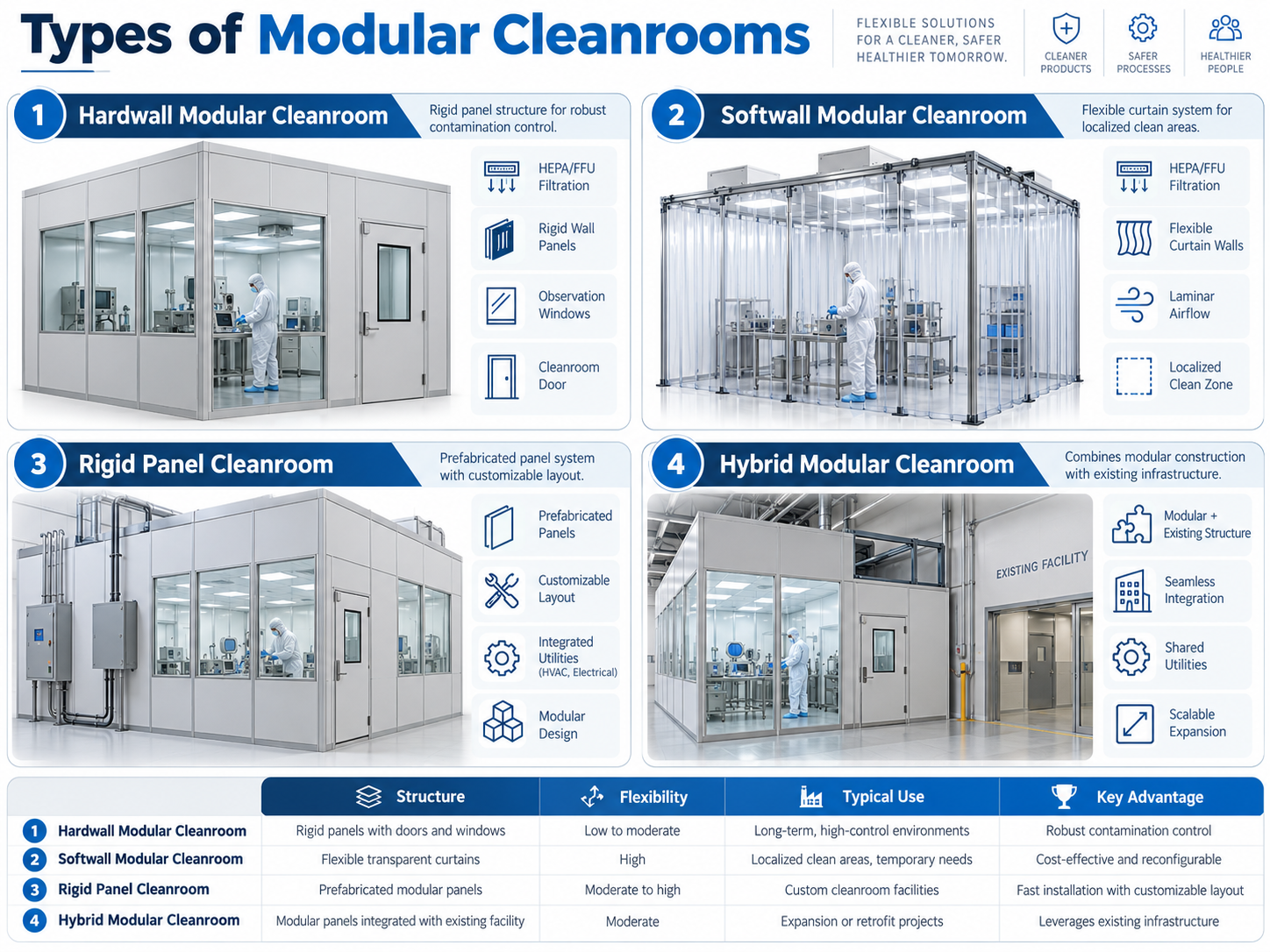

Les salles blanches modulaires sont disponibles dans différentes configurations, en fonction de leurs applications prévues et des exigences de construction.
Les salles blanches à parois rigides utilisent des panneaux muraux rigides et des composants structurels scellés pour créer un environnement contrôlé relativement fermé.
Ils sont généralement envisagés pour la fabrication pharmaceutique, la production de dispositifs médicaux et les installations nécessitant un contrôle environnemental rigoureux.
Les avantages incluent une construction durable, des surfaces nettoyables et la possibilité d"intégrer des portes, des sas et des services publics.
Les salles blanches à parois souples utilisent des barrières flexibles de type rideau autour d"un cadre de support, souvent avec une filtration aérienne.
Ils peuvent convenir aux opérations localisées et sensibles à la contamination pour lesquelles une salle blanche entièrement fermée à parois rigides n"est pas nécessaire.
Cependant, les systèmes à parois souples offrent généralement différents niveaux de séparation environnementale et de contrôle de la pression. Leur adéquation aux applications pharmaceutiques GMP doit être soigneusement évaluée.
Les systèmes de panneaux rigides combinent des assemblages de murs et de plafonds préfabriqués avec des portes, des fenêtres, des branchements de service et des équipements de filtration personnalisables.
Les conceptions hybrides peuvent intégrer une construction de salle blanche modulaire avec des éléments de construction existants ou des enceintes de processus spécialisées.
Ces dispositions sont utiles lorsque les installations nécessitent une intégration avec l’infrastructure de production existante.
Type de salle blanche | Structure | Principal avantage | Application typique |
|---|---|---|---|
Mur dur | Panneaux fermés rigides | Séparation environnementale robuste | Production pharmaceutique |
Paroi souple | Barrières à rideaux flexibles | Zone propre localisée flexible | Processus d"assemblage et de laboratoire sélectionnés |
Panneau rigide | Système de panneaux préfabriqués | Mise en page personnalisable et services intégrés | Installations de salles blanches de différentes tailles |
Modulaire Hybride | Combinaison de structures modulaires et existantes | Adaptabilité aux contraintes du site | Améliorations et agrandissements des installations |
Le système approprié doit être sélectionné en fonction des performances environnementales requises, et non pas simplement de la commodité de l"installation.
Les salles blanches modulaires et traditionnelles peuvent être conçues pour répondre à des classifications de propreté spécifiées.
Les principales différences concernent les méthodes de construction, la flexibilité de l"installation et les modifications futures.
Facteur | Salle blanche modulaire | Salle blanche traditionnelle |
|---|---|---|
Construction | Composants préfabriqués assemblés sur place | Principalement construit sur place |
Installation | Peut réduire certaines activités de construction sur site | D"autres activités de construction sont terminées à l"installation |
Personnalisation | Dimensions du panneau configurables et composants intégrés | Construction architecturale flexible |
Expansion | Peut prendre en charge le remplacement et la reconfiguration du panneau | Les changements peuvent nécessiter une rénovation plus importante |
Déménagement | Possible avec des conceptions de système appropriées | Généralement moins pratique |
Entretien | Les composants peuvent être accessibles individuellement ou remplaçables | Cela dépend des méthodes de construction |
Conformité ISO/GMP | Nécessite une conception et une qualification appropriées | Nécessite une conception et une qualification appropriées |
La préfabrication peut raccourcir certaines étapes de construction car les composants sont fabriqués avant d"arriver sur le site d"installation.
Dans certains projets, la fabrication en usine et la préparation du site peuvent avoir lieu simultanément.
Cependant, la durée totale du projet dépend toujours de l"approbation technique, des calendriers de fabrication, de l"installation CVC, des raccordements aux services publics, de la mise en service et de la qualification.
Par conséquent, la construction modulaire doit être évaluée sur la base du calendrier complet du projet plutôt que du temps d’assemblage des panneaux uniquement.
La construction modulaire peut réduire une partie de la main d’œuvre sur site et les coûts de modifications futures, mais ce n’est pas toujours l’option la moins coûteuse.
Le coût dépend de la taille de la salle blanche, de la classification requise, des matériaux, du système CVC, des services publics, de l"intégration des équipements et du champ de qualification.
Un devis de projet complet doit inclure à la fois les considérations de construction initiale et d’exploitation à long terme.
Les salles blanches modulaires offrent plusieurs avantages pratiques aux fabricants développant de nouvelles installations ou modernisant les zones de production existantes.
Les systèmes de panneaux préfabriqués peuvent prendre en charge les modifications apportées à la configuration des salles, à l"emplacement des équipements et au flux de personnel ou de matériaux.
Lorsque cela est compatible avec la conception originale, les sections peuvent être agrandies ou reconfigurées à mesure que les exigences de production changent.
Cependant, les modifications affectant les performances environnementales nécessitent une réévaluation appropriée et éventuellement une requalification.
Les composants fabriqués en usine peuvent réduire la quantité de travaux de découpe, de finition et autres travaux de construction effectués sur site.
Ceci est particulièrement utile lors de l’installation de systèmes de salle blanche dans des bâtiments existants ou lors de l’exploitation d’installations de fabrication.
La construction modulaire permet de coordonner les panneaux des pièces, les portes, les plafonds, la filtration et les services publics pendant la phase de conception.
Cela peut simplifier les interfaces d’installation et aider à identifier les conflits potentiels avant le début de la construction.
Selon la conception du système, les composants modulaires peuvent être plus faciles d"accès, de réparation ou de remplacement que les éléments de construction permanents.
Les avantages réels en matière de maintenance dépendent des connexions des panneaux, des pièces de rechange disponibles et de l"accessibilité des systèmes installés.
Les salles blanches modulaires peuvent être conçues pour différentes industries, avec des exigences environnementales déterminées par le processus de fabrication.
Fabrication pharmaceutique
Utilisé dans certaines opérations de production stériles et non stériles où une contamination aéroportée contrôlée est nécessaire. Les applications peuvent inclure les zones de remplissage aseptique et de préparation pharmaceutique.
Installations de biotechnologie
Prend en charge les processus biologiques sensibles à la contamination, les activités de laboratoire et certaines opérations de fabrication de produits stériles.
Fabrication de dispositifs médicaux
Utilisé pour les opérations de fabrication où la contamination particulaire pourrait affecter la qualité de l"appareil ou le traitement en aval.
Fabrication d"électronique et de précision
Fournit des environnements de production contrôlés par les particules pour les composants sensibles, les produits optiques et les assemblages électroniques.
La classe de salle blanche requise n’est pas déterminée uniquement par l’industrie. Différentes opérations au sein d’une même installation peuvent nécessiter différents contrôles environnementaux.
La construction modulaire n"établit pas automatiquement la classification ISO ou la conformité GMP.
Une salle blanche modulaire doit être conçue, testée et qualifiée pour son application prévue.
Selon la norme ISO 14644-1, les classes de salles blanches sont déterminées par la concentration de particules en suspension dans l"air.
Classe ISO | Particules maximales ≥0,5 µm/m³ |
|---|---|
OIN 5 | 3 520 |
OIN 6 | 35 200 |
OIN 7 | 352 000 |
OIN 8 | 3 520 000 |
Ces valeurs décrivent la propreté des particules et ne doivent pas être interprétées comme des exigences complètes pour la fabrication pharmaceutique stérile.
Pour plus d’informations sur les applications critiques en salle blanche, consultez notre article Quand avez-vous besoin d’une salle blanche ISO 5 ?.
Pour la fabrication de médicaments stériles, l'annexe 1 des BPF de l'UE établit des attentes supplémentaires en matière de conception de salle blanche, de contrôle de la contamination, de pratiques du personnel, de surveillance et de qualification.
Une salle blanche modulaire destinée à une production réglementée par les BPF doit répondre à ces exigences par sa conception technique et ses procédures d"exploitation.
Une qualification appropriée peut inclure des activités DQ, IQ, OQ et PQ ainsi que des tests de performances pertinents en salle blanche.
Les projets de salles blanches modulaires impliquent normalement plusieurs étapes coordonnées, depuis l’évaluation initiale des exigences jusqu’à la qualification et la remise finale.
01
Évaluation des besoins
Définir les processus prévus, les objectifs de propreté et les exigences réglementaires
02
Conception technique
Préparer l"aménagement de la pièce, la conception CVC, les spécifications des matériaux et les exigences des services publics
03
Fabrication de composants
Fabriquer des panneaux, des composants structurels et des équipements de salle blanche sélectionnés
04
Installation sur site
Assembler l"enceinte et intégrer les systèmes CVC, électriques et de surveillance
05
Tests et qualifications
Vérifier les systèmes installés, le débit d"air, la filtration, la classification et les performances opérationnelles
06
Remise et maintenance
Fournir la documentation pertinente, les procédures d"exploitation et les modalités de maintenance
La séquence exacte peut varier en fonction de la portée du projet, des conditions du bâtiment et des exigences de fabrication.
Choisir le bon fournisseur de salle blanche modulaire nécessite bien plus que comparer les prix des panneaux.
Les fabricants de produits pharmaceutiques doivent évaluer les capacités d"ingénierie du fournisseur, son expérience en matière de projets de salle blanche, l"intégration CVC et l"assistance à la qualification.
Domaine d"évaluation | Que confirmer |
|---|---|
Exigences du processus | La conception peut-elle prendre en charge vos opérations de fabrication prévues ? |
Classification des salles blanches | Le système peut-il atteindre le niveau de propreté requis ? |
Qualité des panneaux et des matériaux | Les matériaux sont-ils adaptés au nettoyage, à la durabilité et aux exigences applicables du bâtiment ? |
Intégration CVC | Les systèmes de filtration, de circulation d’air et de pression sont-ils inclus dans la portée de l’ingénierie ? |
Intégration d"équipement | L’aménagement peut-il accueillir des lignes de production pharmaceutique ? |
Assistance aux qualifications | Les documents de mise en service, de test et de qualification sont-ils disponibles ? |
Expansion future | Le système peut-il être modifié si les exigences de production changent ? |
Avant de demander un devis, préparez les informations de base du projet telles que les dimensions de la salle blanche, l"utilisation prévue, la classification cible, la disposition de l"équipement et la capacité de production attendue.
Ces détails aident les fournisseurs à développer une proposition technique plus précise.
Marya fournit une ingénierie de salle blanche, des composants préfabriqués pour salle blanche et des solutions intégrées pour installations pharmaceutiques.
Nos services couvrent la conception de salles blanches, la sélection d’équipements, l’intégration CVC, l’installation et l’assistance à la qualification en fonction des exigences du projet.
Pour les fabricants de produits pharmaceutiques, nous pouvons coordonner la planification des salles blanches avec les équipements de production et les systèmes utilitaires des installations.
Nos solutions incluent :
Aménagement de salle blanche et conception technique sur mesure
Matériaux et composants structurels modulaires pour salles blanches
Intégration de systèmes de CVC et de filtration d"air
Équipements et accessoires pour salles blanches
Services d"installation et de mise en service
Support à la qualification et à la documentation technique
Marya fournit également des solutions de projets pour salles blanches pour les installations de fabrication pharmaceutique et autres installations de fabrication sensibles à la contamination.
Pour un exemple de notre expérience en ingénierie de salles blanches, explorez le projet éthiopien de salles blanches pharmaceutiques , qui impliquait la conception de salles blanches et des systèmes de contrôle environnemental pour une installation de fabrication de produits pharmaceutiques vétérinaires.
Vous planifiez un projet de salle blanche modulaire ? Contactez Marya pour discuter de la classification de propreté requise, de l"agencement de la production, de la conception CVC et des solutions personnalisées pour salles blanches.
Le temps d"installation dépend de la taille de la salle blanche, de la complexité de la conception, de l"état de préparation du site et de l"intégration des équipements. La préfabrication peut raccourcir l"assemblage sur site, mais le projet complet doit également inclure l"installation, la mise en service, les tests et la qualification du CVC.
Oui. Une salle blanche modulaire peut être conçue pour répondre aux limites de particules en suspension dans l’air ISO 5. L"obtention de la classification requise dépend du système de filtration, de la conception du flux d"air, de l"intégrité du boîtier et de la réussite des tests.
Oui, lorsqu’il est correctement conçu, construit, qualifié et exploité. La construction modulaire à elle seule ne garantit pas la conformité aux BPF. Les fabricants de produits pharmaceutiques doivent également répondre aux exigences applicables en matière de contrôle des processus et de la contamination.
Certains systèmes de salles blanches modulaires peuvent être étendus, reconfigurés ou déplacés. La faisabilité dépend de la conception originale, des connexions des panneaux, de la capacité CVC, des systèmes de services publics et des conditions du bâtiment. Les changements peuvent nécessiter une requalification.
Les salles blanches à parois rigides utilisent des panneaux fermés rigides, tandis que les systèmes à parois souples utilisent des rideaux flexibles autour d"une structure de support. Les systèmes à parois rigides offrent généralement une séparation physique plus forte et peuvent être mieux adaptés aux exigences des installations plus exigeantes.
Le coût dépend de la superficie de la salle blanche, de la classification requise, des matériaux des panneaux, de la capacité CVC, des services publics et du champ de qualification. Un devis complet doit inclure les considérations d’ingénierie, d’équipement, de construction, de mise en service et d’exploitation.
Les fabricants doivent fournir l"application prévue, la taille de la salle blanche, la classification cible, les exigences en matière d"équipement de production, les conditions du site et toutes les exigences BPF ou réglementaires applicables.
Une salle blanche modulaire offre une approche préfabriquée et personnalisable pour créer des environnements de fabrication à contamination contrôlée.
Ses principaux avantages incluent une construction flexible, une ingénierie intégrée et la possibilité de modifications futures plus faciles.
Cependant, les performances d’une salle blanche dépendent de la conception complète du système, notamment de la filtration, du débit d’air, de la surveillance environnementale et de la qualification.
