Les systèmes de salle blanche sont essentiels dans un large éventail d’applications industrielles, pharmaceutiques et de recherche où le maintien d’un environnement exempt de contaminants est crucial. Ces environnements contrôlés sont conçus pour minimiser la présence de particules en suspension dans l'air, de micro-organismes et d'autres contaminants, garantissant ainsi des opérations de haute précision et le respect de normes de qualité strictes. Le rôle des systèmes CVC (chauffage, ventilation et climatisation) dans le maintien de ces environnements contrôlés ne peut être surestimé. Les systèmes CVC font partie intégrante de la régulation de la température, de l’humidité et du débit d’air, soutenant ainsi la fonctionnalité et l’efficacité globales des opérations en salle blanche. Dans cet article, nous approfondirons les subtilités de la surveillance des systèmes de salle blanche et de l'intégration CVC, en explorant leur importance, leurs composants clés et leurs meilleures pratiques.
La surveillance du système de salle blanche fait référence à l'évaluation continue de divers paramètres environnementaux au sein d'une salle blanche. Ce processus est essentiel pour prévenir la contamination et garantir le respect des normes internationales telles que l'ISO (Organisation internationale de normalisation) et la FED (Federal Standard 209E). La surveillance soutient la sécurité, la précision et l'efficacité opérationnelle en fournissant des données en temps réel sur les conditions dans la salle blanche. Cela permet une détection rapide des écarts et des actions correctives en temps opportun, préservant ainsi l’intégrité des opérations sensibles.
Une variété d’outils et de techniques sont utilisés dans la surveillance des salles blanches :
Compteurs optiques de particules : ces appareils utilisent la diffusion de la lumière pour détecter et compter les particules en suspension dans l'air. Ils fournissent des données en temps réel sur la concentration et la distribution granulométrique des particules.
Compteurs de particules de condensation : ils sont utilisés pour détecter les particules ultrafines qui peuvent ne pas être visibles par les compteurs optiques. Ils fonctionnent en agrandissant les particules par condensation, ce qui les rend plus faciles à détecter.
Dispositifs d'échantillonnage microbien : ceux-ci comprennent des plaques de décantation, des plaques de contact et des échantillonneurs d'air actifs. Les plaques de décantation sont des échantillonneurs passifs qui collectent les micro-organismes en suspension dans l'air sur une période donnée, tandis que les plaques de contact sont pressées sur les surfaces pour détecter la contamination microbienne. Les échantillonneurs d'air actifs utilisent des pompes pour aspirer l'air à travers un milieu de collecte, capturant les micro-organismes pour analyse.
Anémomètres et jauges Magnahelic : les anémomètres mesurent la vitesse du flux d'air, garantissant ainsi que les modèles de flux d'air dans la salle blanche sont cohérents et répondent aux normes requises. Les jauges Magnahelic, quant à elles, sont utilisées pour mesurer la pression différentielle, ce qui est crucial pour maintenir la différence de pression souhaitée entre la salle blanche et l'environnement environnant.
Capteurs numériques et systèmes de surveillance intégrés : les salles blanches modernes utilisent souvent des capteurs numériques qui assurent une surveillance continue et en temps réel de divers paramètres environnementaux. Ces capteurs sont intégrés à des systèmes de surveillance centralisés qui peuvent enregistrer des données, générer des alertes en cas d'écart et fournir des rapports complets pour la conformité réglementaire.
Les systèmes CVC jouent un rôle central dans le maintien de l’environnement contrôlé au sein d’une salle blanche. Ils régulent la température, l'humidité et le débit d'air, garantissant que ces paramètres restent dans les plages spécifiées. De plus, les systèmes CVC prennent en charge la pressurisation positive et négative, ce qui est crucial pour empêcher l'entrée ou la sortie de contaminants. Les filtres HEPA (High Efficiency Particulate Air) et ULPA (Ultra - Low Penetration Air) intégrés aux systèmes CVC éliminent efficacement les particules en suspension dans l'air, maintenant ainsi un air de haute qualité dans la salle blanche.
Il existe plusieurs types de configurations CVC utilisées dans les systèmes de salle blanche :
Systèmes centralisés : ces systèmes desservent plusieurs salles blanches et sont généralement situés dans une salle mécanique centrale. Ils assurent un contrôle environnemental cohérent dans toutes les salles blanches, mais peuvent manquer de flexibilité pour répondre aux exigences spécifiques de chaque salle blanche.
Systèmes décentralisés : ces systèmes sont conçus pour desservir des salles blanches individuelles ou des zones spécifiques au sein d'une salle blanche. Ils offrent une plus grande flexibilité et peuvent être adaptés pour répondre aux besoins uniques de chaque salle blanche. Cependant, ils peuvent nécessiter plus de maintenance et de surveillance que les systèmes centralisés.
Conceptions à flux d'air laminaire ou turbulent : les systèmes à flux d'air laminaire fournissent un flux d'air unidirectionnel, ce qui minimise les turbulences et garantit que les particules sont dirigées loin des zones critiques. Cette conception est idéale pour les applications de haute précision telles que la fabrication de semi-conducteurs et la production pharmaceutique. Les systèmes à flux d'air turbulent, quant à eux, mélangent et font recirculer l'air, offrant un contrôle modéré de la contamination et conviennent aux applications moins critiques.
Rapports de recirculation d'air et d'admission d'air frais : Le rapport entre l'air recyclé et l'admission d'air frais est une considération importante dans la conception d'un système CVC. La recirculation d’une partie de l’air peut réduire la consommation d’énergie et maintenir des conditions environnementales constantes. Cependant, une certaine quantité d’air frais est nécessaire pour diluer les contaminants et maintenir la qualité de l’air intérieur.
| Remarques sur | la fonction | des composants |
|---|---|---|

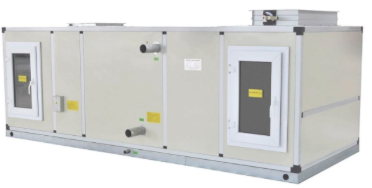

| Unités de traitement d'air (CTA) | Contrôler la température, l'humidité et la pression atmosphérique | Peut intégrer des filtres HEPA/ULPA |
| Systèmes de conduits | Diriger et distribuer le flux d’air | Conçu pour minimiser les turbulences |
| Unités de filtrage de ventilateur (FFU) | Contrôle localisé du débit d'air | Utilisé dans les salles blanches modulaires et les ECA |
| Capteurs et commandes | Surveillance et feedback continus | Intégré aux systèmes de gestion de bâtiment (BMS) |
Les salles blanches modernes utilisent souvent des systèmes automatisés de surveillance de l'environnement qui fournissent des données en temps réel sur la température, l'humidité, la pression et le nombre de particules. Ces systèmes peuvent générer des alertes en cas d'écart par rapport aux seuils définis, permettant ainsi des actions correctives rapides. Les capacités d'enregistrement des données garantissent que toutes les données de surveillance sont enregistrées et stockées à des fins de conformité et d'analyse réglementaires.
Une intégration efficace entre les systèmes de surveillance et les systèmes CVC implique la création de boucles de rétroaction qui permettent d'ajuster les paramètres CVC en fonction des données des capteurs en temps réel. Par exemple, si le nombre de particules dépasse les limites spécifiées, le système CVC peut augmenter la vitesse du flux d'air ou ajuster les paramètres du filtre pour restaurer des conditions optimales. De même, si les niveaux de température ou d'humidité s'écartent de la plage souhaitée, le système CVC peut effectuer les ajustements nécessaires pour maintenir les conditions environnementales requises. Ce mécanisme de rétroaction automatisé garantit non seulement un contrôle environnemental cohérent, mais optimise également l'efficacité énergétique en évitant le surconditionnement.
Préparation de médicaments pharmaceutiques : dans une salle blanche pharmaceutique, un système CVC équipé de filtres HEPA et d'une surveillance en temps réel garantissait que les particules en suspension dans l'air étaient maintenues en dessous des limites spécifiées pendant la préparation de médicaments. Le système de surveillance a fourni des données continues sur le nombre de particules, la température et l'humidité, permettant aux opérateurs de maintenir un environnement stérile et de se conformer aux normes réglementaires.
Salles blanches ISO 5 : dans une salle blanche ISO 5 utilisée pour la fabrication de semi-conducteurs, des compteurs de particules intégrés au système CVC fournissaient des informations en temps réel sur les concentrations de particules en suspension dans l'air. Le système CVC a ajusté la vitesse du flux d'air et les paramètres du filtre en fonction de ces informations, garantissant ainsi que la salle blanche maintenait les niveaux de particules ultra-faibles requis. Cette intégration a considérablement réduit le risque de contamination et amélioré le rendement du produit.
En surveillant en permanence les particules en suspension dans l'air et les contaminants microbiens et en ajustant les paramètres CVC en fonction de données en temps réel, les systèmes de salle blanche peuvent réduire considérablement l'accumulation de particules viables et non viables. Ce contrôle amélioré de la contamination est crucial pour maintenir la qualité et la sécurité des produits dans des secteurs tels que les produits pharmaceutiques, les dispositifs médicaux et la biotechnologie.
Les systèmes CVC intégrés aux systèmes de surveillance peuvent optimiser la consommation d'énergie en effectuant des ajustements basés sur des données environnementales en temps réel. Cela évite le surconditionnement de l'environnement de la salle blanche, réduisant ainsi les coûts énergétiques et améliorant l'efficacité opérationnelle globale.
La surveillance continue et la documentation des conditions environnementales garantissent que les opérations des salles blanches restent conformes aux normes ISO et FED. Ceci est particulièrement important pour les secteurs soumis à une surveillance réglementaire stricte, tels que les produits pharmaceutiques et les dispositifs médicaux. Le respect de ces normes permet d'éviter les rappels de produits, les sanctions réglementaires et les atteintes à la réputation de l'entreprise.
Une surveillance efficace et une intégration CVC peuvent conduire à des économies significatives en réduisant les temps d'arrêt et les coûts de maintenance. La détection précoce des écarts environnementaux permet de prendre des mesures correctives en temps opportun, évitant ainsi les dommages aux équipements et les interruptions de processus. De plus, l'optimisation des paramètres CVC sur la base de données en temps réel peut prolonger la durée de vie des filtres et autres composants CVC, réduisant ainsi davantage les coûts opérationnels.
L’avenir de la surveillance des salles blanches et de l’intégration du CVC sera probablement façonné par les progrès technologiques et les exigences réglementaires croissantes. Certaines tendances émergentes comprennent :
Salles blanches intelligentes avec capteurs compatibles IoT : L'Internet des objets (IoT) révolutionne la surveillance des salles blanches en permettant l'utilisation de capteurs intelligents qui fournissent des données en temps réel sur les conditions environnementales. Ces capteurs peuvent être intégrés aux systèmes CVC pour créer des environnements de salle blanche hautement efficaces et réactifs.
Surveillance prédictive basée sur l'IA : l'intelligence artificielle (IA) et les algorithmes d'apprentissage automatique peuvent analyser les données de surveillance pour prédire les écarts potentiels et les risques de contamination. Cela permet une maintenance et des ajustements proactifs, améliorant encore le contrôle de la contamination et l’efficacité opérationnelle.
Conceptions CVC économes en énergie avec contrôle adaptatif : les futurs systèmes CVC intégreront probablement des mécanismes de contrôle adaptatifs avancés qui optimisent la consommation d'énergie sur la base de données environnementales en temps réel. Cela améliorera non seulement l’efficacité énergétique, mais réduira également les coûts d’exploitation.
Intégration avec le logiciel de gestion des installations : les systèmes de surveillance des salles blanches et de CVC sont de plus en plus intégrés aux logiciels de gestion des installations, permettant une surveillance et une gestion complètes de toutes les opérations liées aux installations. Cette intégration facilite la maintenance proactive, l’optimisation des ressources et l’amélioration des performances globales des installations.
La fréquence des contrôles dépend de la classification ISO spécifique de la salle blanche et de la criticité des opérations menées. En général, une surveillance continue est recommandée pour les paramètres critiques tels que les particules en suspension dans l'air, la température et l'humidité. Pour les paramètres moins critiques, une surveillance périodique peut suffire. La norme ISO 14644 - 1 fournit des lignes directrices sur la fréquence de surveillance pour différentes classes de propreté.
Bien que les systèmes CVC jouent un rôle crucial dans le maintien des normes des salles blanches, ils ne peuvent pas atteindre des performances optimales sans une surveillance intégrée. La surveillance fournit des données en temps réel sur les conditions environnementales, permettant des ajustements en temps opportun des paramètres CVC et garantissant que la salle blanche répond systématiquement aux normes requises. Sans surveillance, les systèmes CVC risquent de ne pas être en mesure de détecter et de corriger rapidement les écarts, ce qui entraîne des risques potentiels de contamination.
Une défaillance des systèmes de surveillance peut avoir de graves conséquences, notamment un risque accru de contamination, des rappels de produits et une non-conformité réglementaire. Pour atténuer ces risques, il est essentiel de mettre en place des stratégies de sauvegarde et de redondance, en particulier dans les environnements à haut risque. Cela peut inclure l'installation d'équipements de surveillance en double, la mise en œuvre de protocoles de surveillance manuels et la mise en place d'un plan de réponse rapide pour les actions correctives.
L'intégration des systèmes de surveillance et de CVC améliore l'efficacité en permettant des boucles de rétroaction automatisées. Les paramètres CVC peuvent être ajustés en temps réel en fonction du nombre de particules, de l'humidité et des changements de pression, garantissant ainsi des conditions environnementales optimales. Cela améliore non seulement le contrôle de la contamination, mais optimise également la consommation d'énergie et réduit les coûts de maintenance.
En conclusion, l'intégration de la surveillance des systèmes de salle blanche et des systèmes CVC est essentielle pour maintenir le contrôle de la contamination, garantir la conformité réglementaire et optimiser l'efficacité opérationnelle. En surveillant en permanence les paramètres environnementaux clés et en ajustant les paramètres CVC en fonction de données en temps réel, les opérateurs de salles blanches peuvent créer des environnements hautement contrôlés qui prennent en charge des opérations de haute précision et protègent les produits et processus sensibles. À mesure que la technologie continue de progresser, l’avenir de la surveillance des salles blanches et de l’intégration CVC est très prometteur pour une efficacité, une sécurité et une fiabilité encore plus grandes.
Pour les entreprises souhaitant mettre en œuvre ou mettre à niveau leurs systèmes de salle blanche, il est fortement recommandé de consulter des experts expérimentés en solutions pour salles blanches afin de garantir une conception, une intégration et des performances optimales. Shanghai Marya, , fournisseur leader de systèmes de salles blanches, propose des solutions complètes qui couvrent le conseil, la conception, la construction et l'installation de salles blanches. Avec plus de 20 ans d'expérience dans l'industrie, l'équipe d'ingénieurs et de techniciens professionnels de Marya peut fournir des solutions sur mesure pour répondre aux besoins spécifiques de vos opérations.
